機房環控系統

(一)系統架構




  1. 智能管理:可程式邏輯設定排程、智慧連動、輸出DO控制各式設備啟停遠端/行動監控。
  2. 資料蒐集:蒐集各式溫濕度、CO2、各式電子感知器/Sensor、照明設施、冰水主機、冷氣風機、換氣機、數位電表、水表、恆壓泵浦、電磁閥、空壓機等設備之相關數據。
  3. 預警通報:自行定義高/低警戒值(警戒內容)整合雲端通報系統,支援電腦跳圖 / LINE / mail / 語音 / 簡訊/通報。
  4. 系統整合、圖表分析:整合不同廠牌/不同時期建置之系統平台,統一透過智慧圖控系統管理即時報表BY時/日/周/月/年,自動換算最大/小/平均值,取代人工作業。




(二)系統功能

1. 機房環境監測

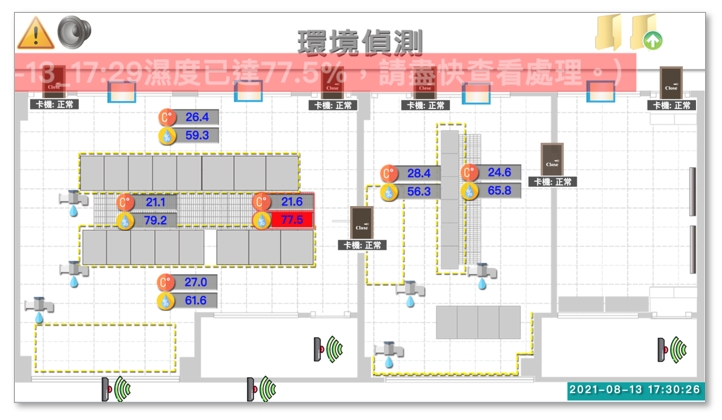

  • 溫度及濕度偵測(參考示意圖



溫濕度監控告警值2 階段設定

正常狀態以藍色字體顯示
第一階段告警以橙色字體顯示
第二階段告警以紅色字體顯示
警報發出後底色以紅色顯示

溫溼度即時圖表

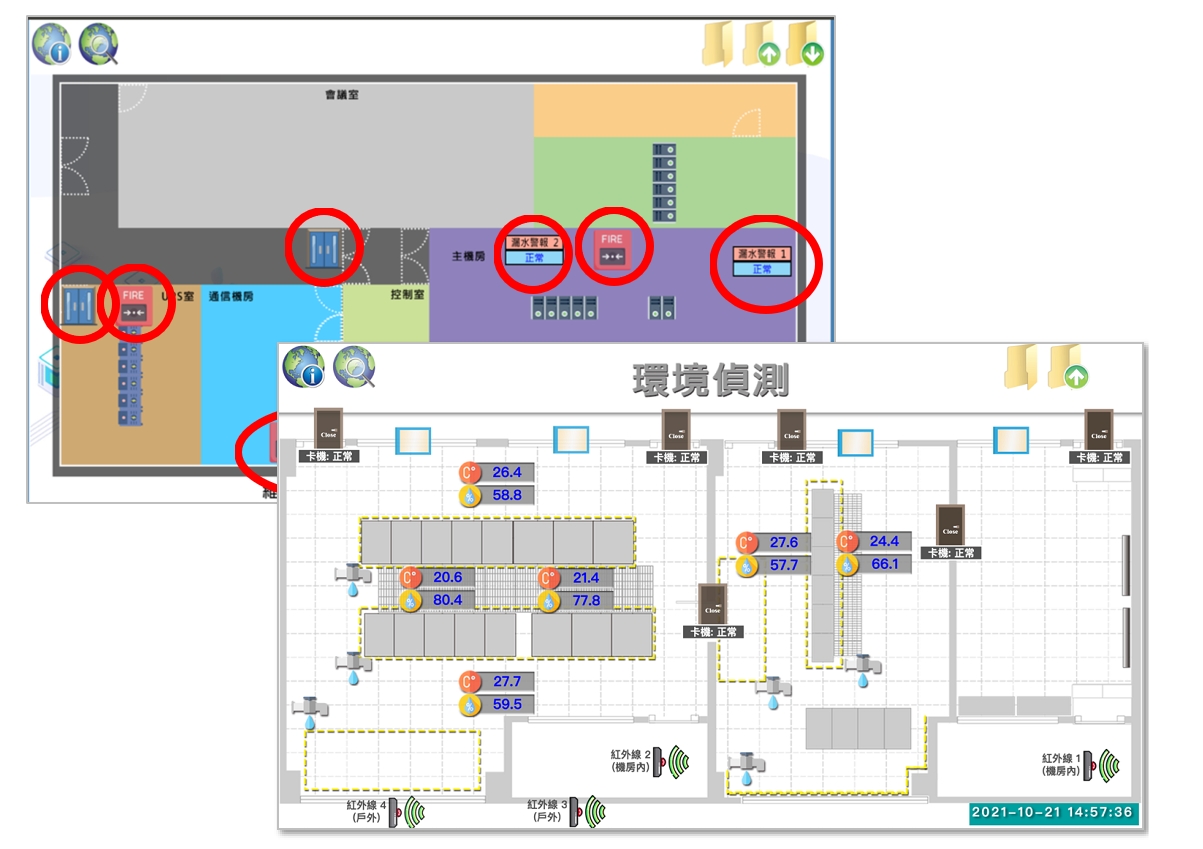

  • 漏水偵測(參考示意圖


漏水偵測警戒值設定或修改

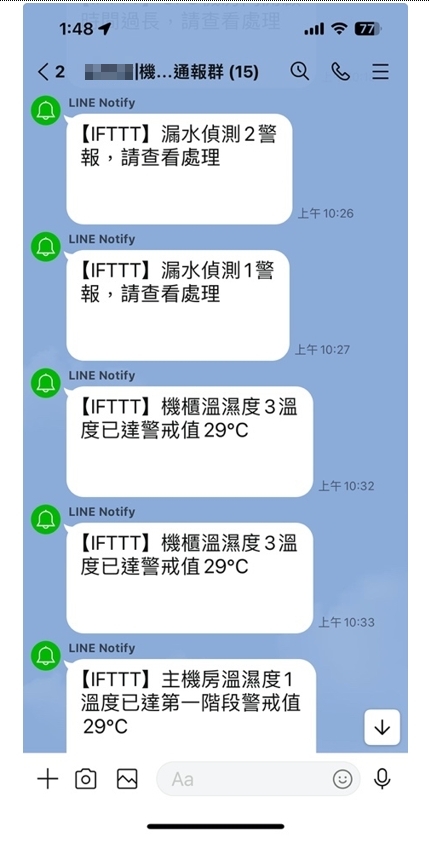

            LINE 即時通報

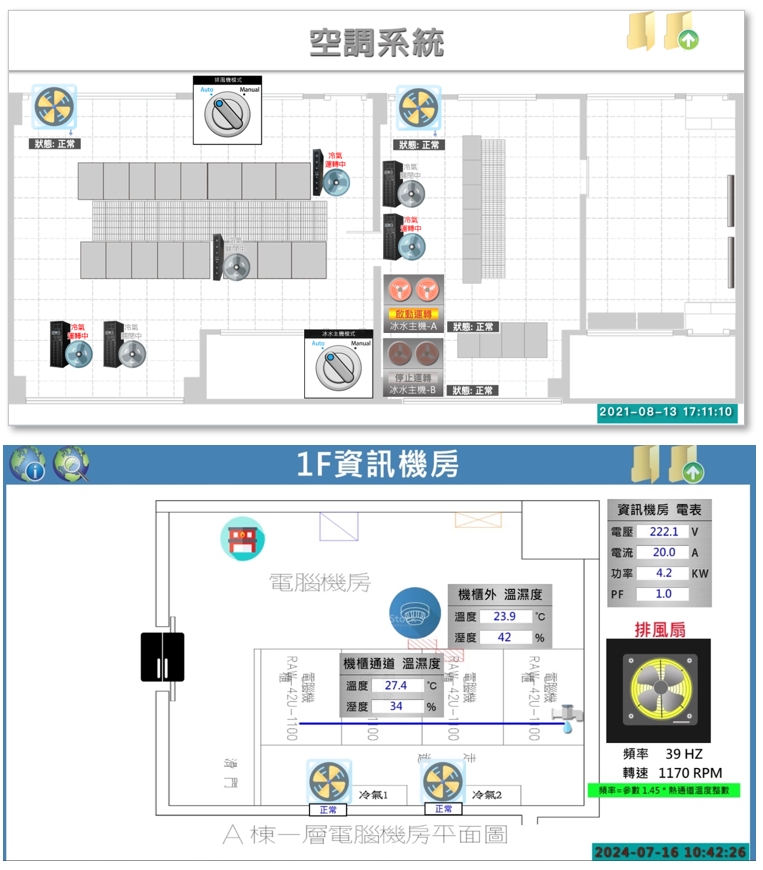

2. 機房空調系統監測

             (參考示意圖

  • 冷氣機運轉以圖形顏色顯示目前運轉狀態

  • 當故障發生時,啟動多元異常通報機制,並記錄狀況發生時間。

  • 可設定自動切換,包括排程自動切換、故障自動切換、停電復電自動啟動等。

  • 溫度偵測二階段自動啟停

  • 手動操作:管理人員可空調控制盤手動操作冷氣機。

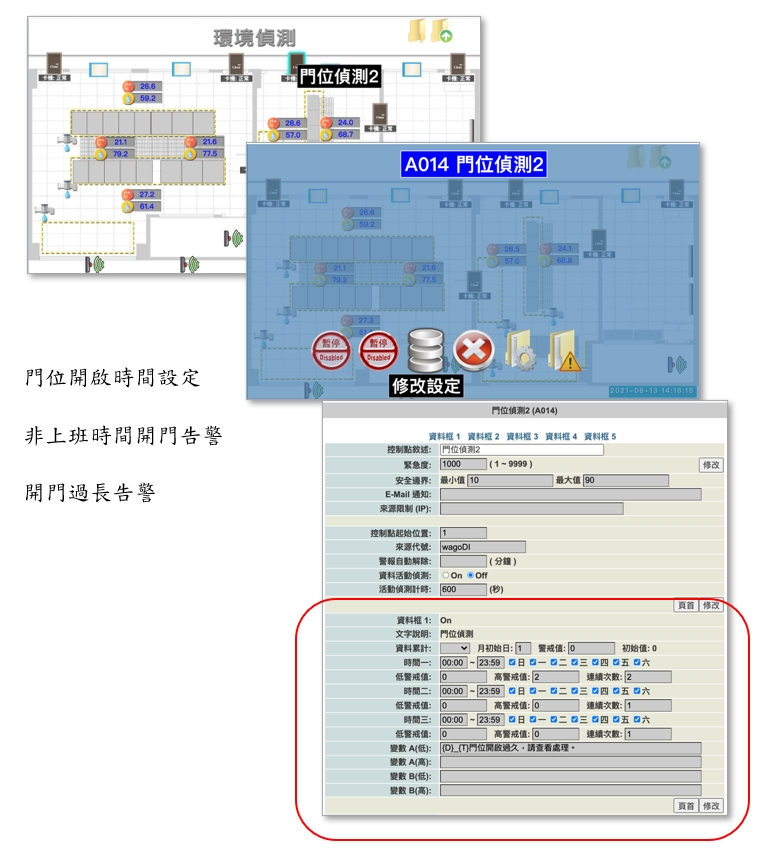

3. 門禁安全監測

        (參考示意圖


  • 門位開啟時間設定

  • 非上班時間開門告警

  • 開門過長告警


LINE 即時通報

4. UPS設備

(參考示意圖

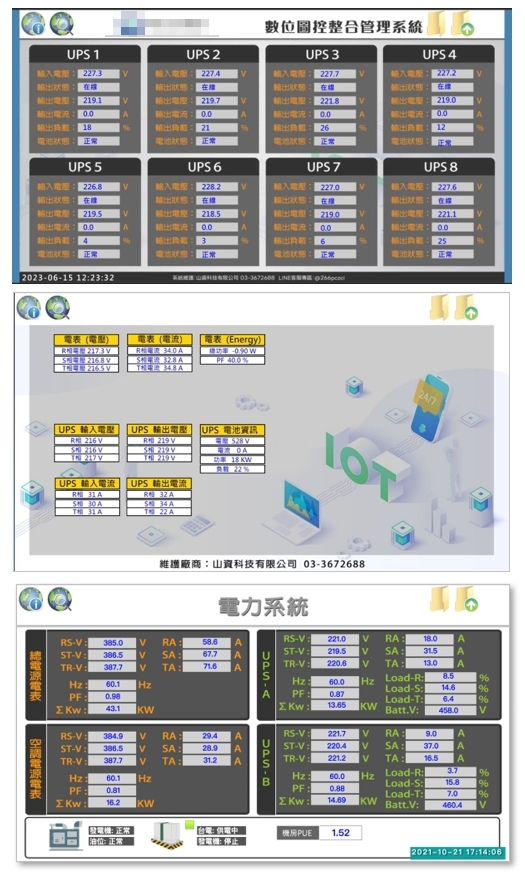

  • 使用AS400介面監測UPS正常或異常、電池供電、電池電位、UPS Bypass狀態

  • 亦可另選用SNMP介面,監測UPS各項數據。

  • 異常時啟動多元異常通報機制,並記錄狀況發生時間。




5. 消防系統警報監測

  • 介接消防偵煙警報器警報接點,異常時啟動多元異常通報機制,並記錄狀況發生時間。

  • 必要時亦可介接消防系統異常警報 /一次警報 / 二次警報 /藥劑釋放

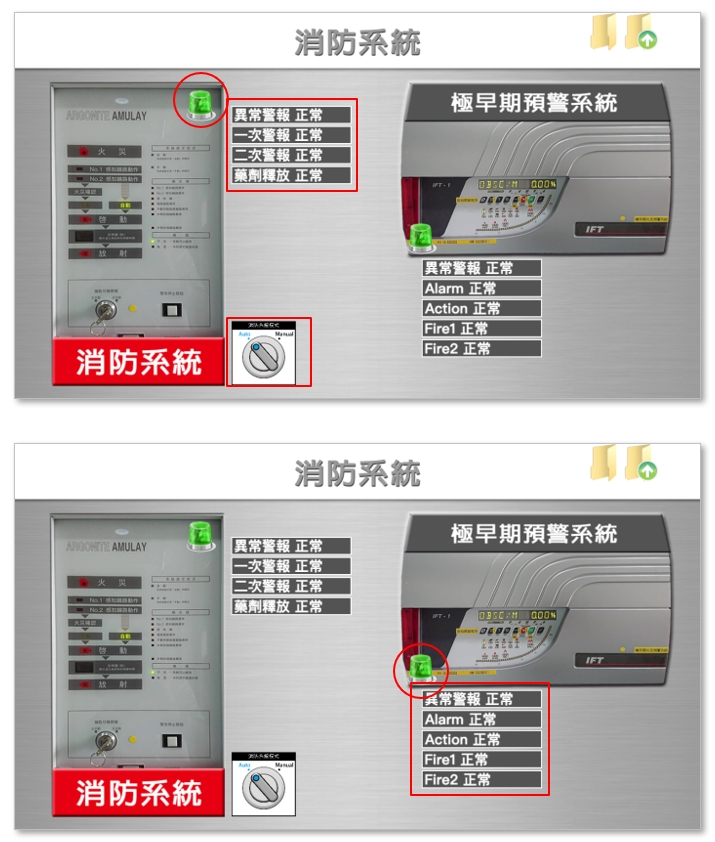

  • 消防系統手/自動偵測,以及極早期預警系統異常警報 /Action / Alart /Fire 1 / Fire 2(參考示意圖

  • 介接消防偵煙警報器警報接點,異常時啟動多元異常通報機制,並記錄狀況發生時間。

6. 異常事件告警通報

  • 系統畫面告警顯示

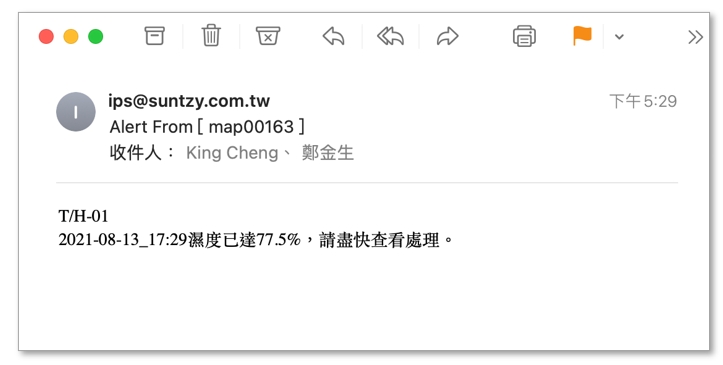

  • E-Mail 通報
E-mail接收人員後續依需求修改

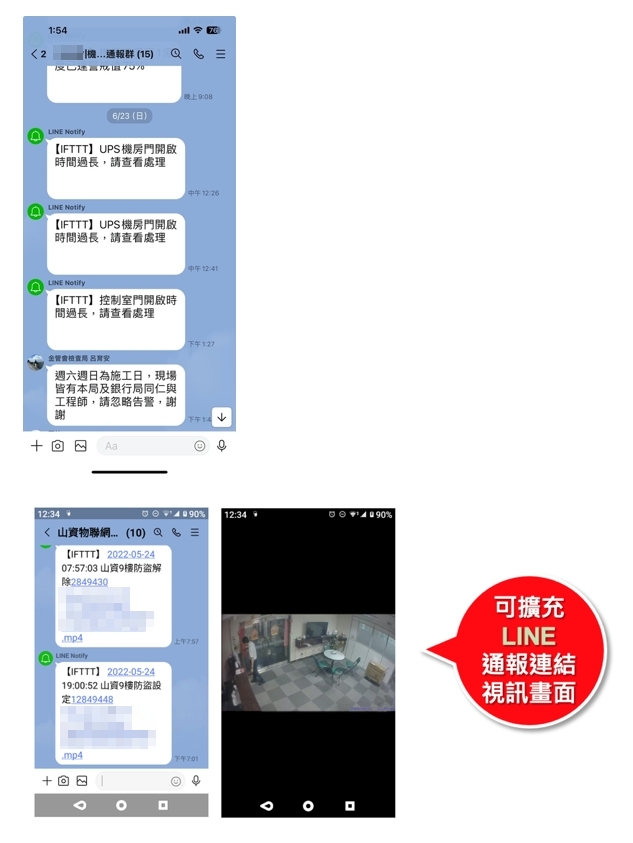

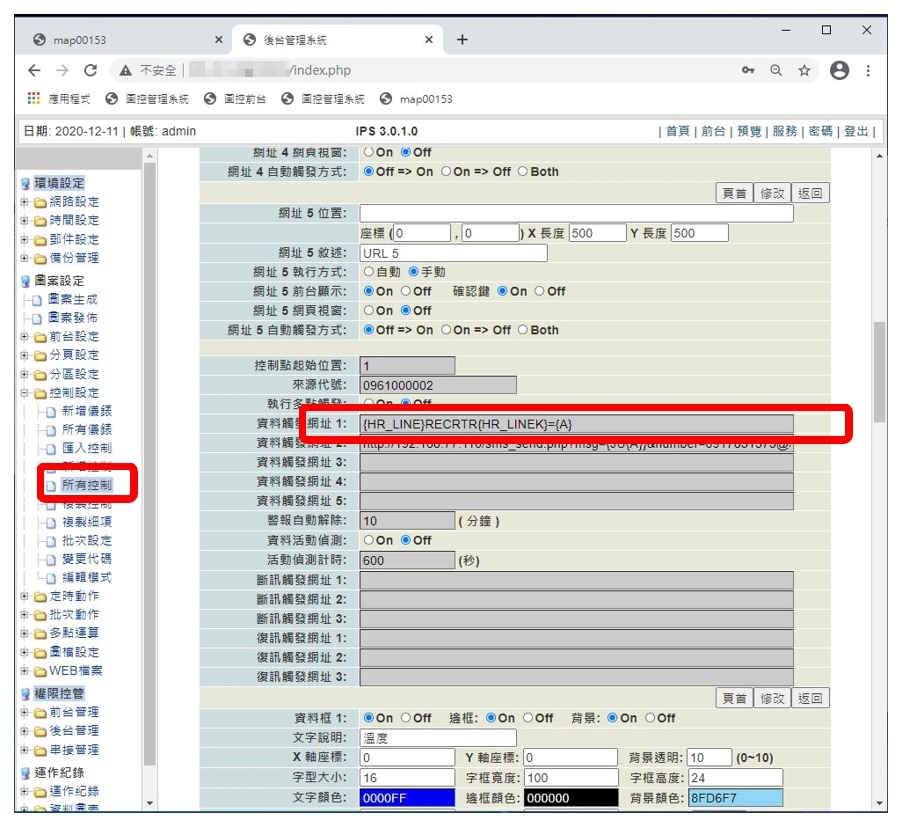

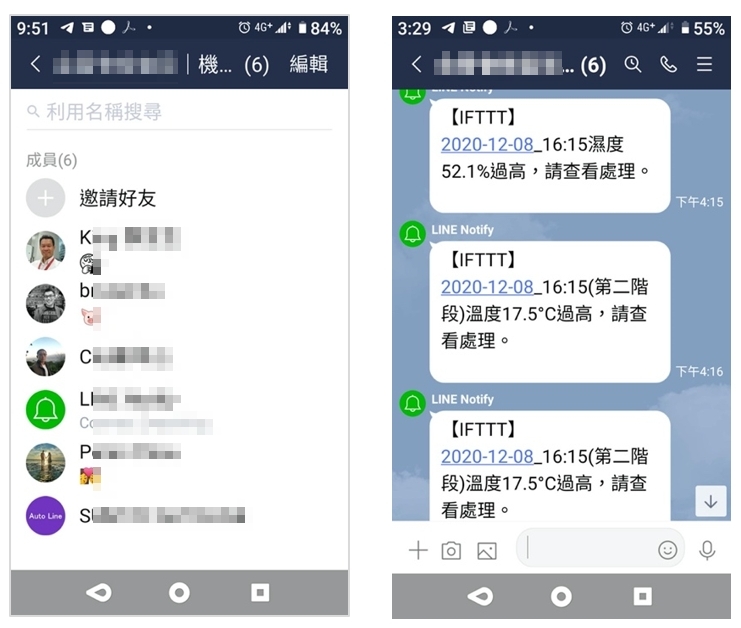

  • LINE通報

LINE傳送訊息至設定之接收人員

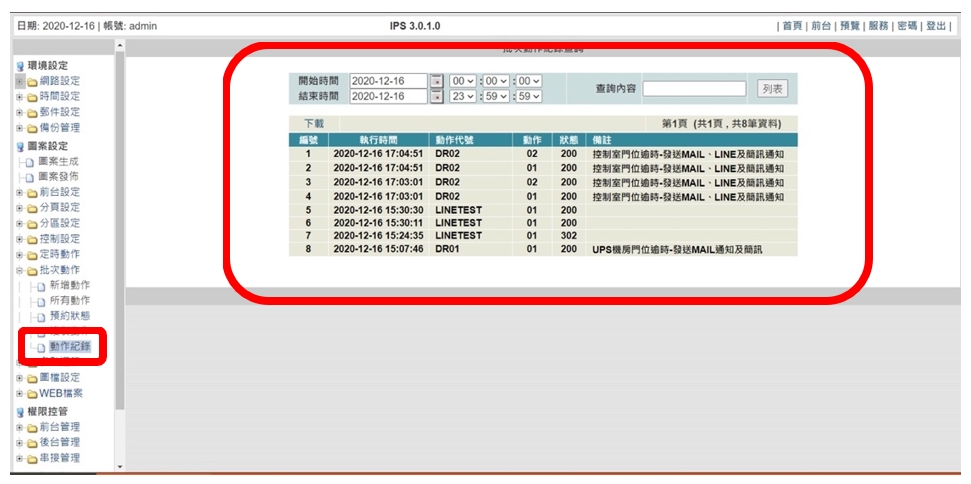

7. 異常事件紀錄

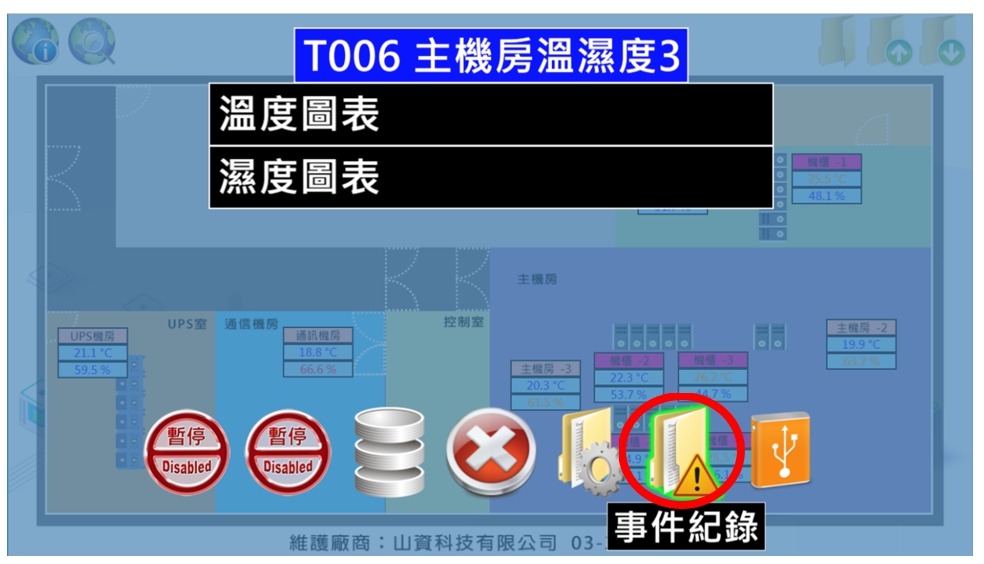

異常事件紀錄時間及事件內容於各監控點顯示告警告警訊號,點選設備圖示後可顯示事件紀錄。


儲存電子郵件、通訊軟體及簡訊發送紀錄

點連結觀看更多機房環控實績案例
